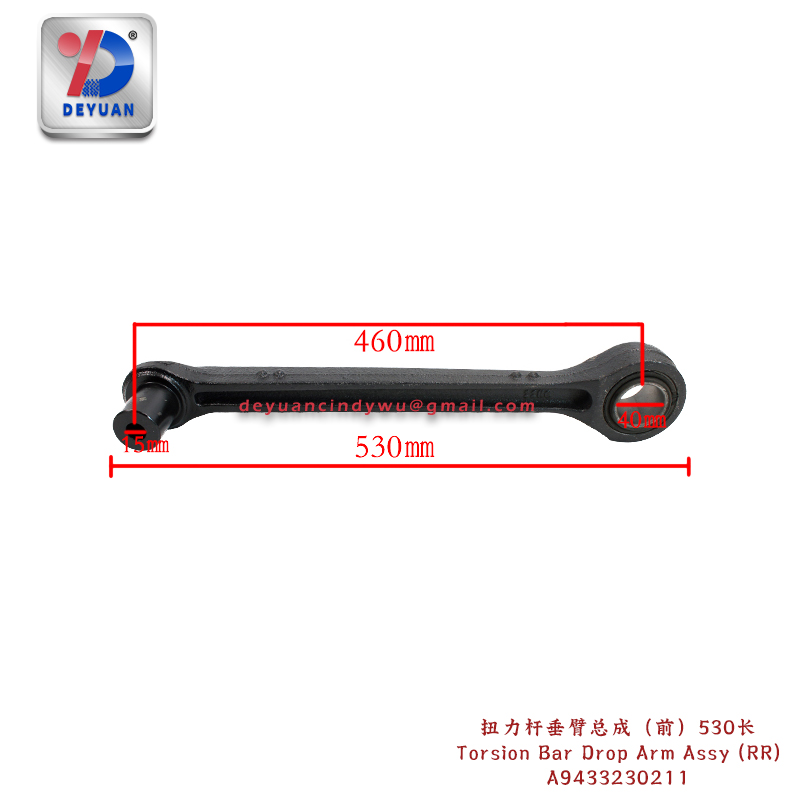

شاحنة خلط الأراضي المختلطة، ذراع إسقاط قضيب الالتواء

في مجال مركبات البناء، يُحدد أداء نظام التعليق بشكل مباشر سلامة المركبة وموثوقيتها وكفاءتها التشغيلية. وبصفتها مكونًا أساسيًا في نظام التعليق، تُعدّ مجموعة ذراع الالتواء العمودية، بتصميمها الميكانيكي الفريد وتكنولوجيا موادها، بمثابة "الحارس الخفي" للمركبات الثقيلة مثل الشاحنات وشاحنات المضخات وشاحنات خلط الخرسانة. ستُجري هذه المقالة تحليلًا مُعمّقًا من المبادئ التقنية ومزايا الأداء وسيناريوهات التطبيق إلى اتجاهات الصناعة، وتُبيّن بشكل شامل قيمة هذا المكون الرئيسي من خلال الجمع بين البيانات المُقاسة والتقنيات المتطورة.1. المبادئ التقنية: التكامل المثالي بين ميكانيكا المرونة والتصنيع الدقيق1. التصميم الهيكلي وآلية العملتتكون مجموعة الذراع العمودية لقضيب الالتواء من قضيب التواء وذراع عمودي، مما يحقق امتصاص الطاقة ونقل القوة من خلال التشوه المرن. يُصنع قضيب الالتواء من فولاذ زنبركي عالي القوة (مثل 60Si2Mn). بعد عمليات التبريد والتصلب والصقل بالخرطوم، يمكن أن تصل صلابة سطحه إلى HRC45-50، ويمكنه تحمل أكثر من 500,000 دورة تحميل. يُثبت أحد طرفي قضيب الالتواء بهيكل السيارة عبر دبابيس، بينما يُوصل الطرف الآخر بالذراع العمودي. عندما تتحرك العجلة عموديًا بسبب عدم استواء أسطح الطرق، يلتوي قضيب الالتواء ويتشوه، ممتصًا طاقة الاهتزاز ومنقلًا القوة إلى المحور من خلال حركة ذراع الذراع العمودي، مما يحقق التوازن الديناميكي لنظام التعليق.2. الإنجازات في المواد والعملياتحديث مجموعات الذراع العمودية لقضيب الالتواء تعتمد الشركة على اللحام بالليزر وعمليات التجميع الآلي الروبوتي، مما يضمن دقة خطأ المكونات أقل من 0.05 مم. على سبيل المثال، حققت شركة نينغبو ليتشي لقطع غيار السيارات المحدودة فحصًا كاملاً بنسبة 100% من خلال تطبيق نظام فحص بصري، مع التحكم في معدل العيوب بأقل من 0.1%. كما تستخدم بعض المنتجات الراقية البلاستيك المقوى بألياف الكربون (CFRP)، مما يقلل الوزن بنسبة 40% مع الحفاظ على نفس المتانة، مما يوفر حلاً لتخفيف الوزن.II. مزايا الأداء: أداء متميز في ظل الأحمال الثقيلة وظروف الطرق المعقدة1. قدرة تحمل الأحمال الثقيلة: حجر الأساس للسلامة والكفاءةعند نقل الشاحنات لأحمال ثقيلة، يُمكن لذراع الالتواء العمودي توزيع وزن المركبة بالتساوي بفضل هياكلها الهندسية المُحسّنة ومتانة المواد. لنأخذ شاحنة خلط خرسانة كمثال؛ يُمكن لذراع الالتواء العمودي فيها تحمّل حمولة ديناميكية تتراوح بين 8 و12 طنًا مع الحفاظ على ثبات ارتفاع هيكل المركبة، مُجنّبًا بذلك مخاطر الانقلاب الناتجة عن انحراف مركز الثقل. تُظهر البيانات المُقاسة أن الشاحنات الثقيلة ذات تصميم قضيب الالتواء ثلاثي المقاطع يُمكنها ضبط صلابة التعليق تلقائيًا وفقًا للحمل، مما يُقلّل استهلاك الوقود بنسبة 5% إلى 8%.2. القدرة على التكيف مع ظروف الطريق المعقدة: امتصاص الصدمات ومقاومة التأثيرغالبًا ما تحتاج شاحنات المضخات وشاحنات خلط الخرسانة إلى السير في مواقع بناء وعرة أو طرق موحلة. يمتص التصميم المرن لذراع قضيب الالتواء العمودي ما يصل إلى 70% من طاقة صدمات الطريق. على سبيل المثال، تم التحكم في تشوه ذراع منتج معين من علامة تجارية معينة، من خلال محاكاة 100,000 اختبار صدمات، في حدود 0.5 مم، مما يضمن موثوقية طويلة الأمد. في اختبار حالة الطريق المعقد اليومي لمسافة 100 كيلومتر لشاحنات خلط الخرسانة، يكون معدل الأعطال أقل بنسبة 50% من معدل أنظمة التعليق الزنبركية الورقية التقليدية.3. استجابة التحكم الدقيقة: الضمان الأساسي للسلامة التشغيليةعند تمديد ذراع شاحنة المضخة للتشغيل، يمكن لمجموعة ذراع قضيب الالتواء الرأسي التحكم في زاوية دوران هيكل السيارة في حدود 3 درجات من خلال نقل دقيق للقوة، مما يضمن دقة ضخ الخرسانة. في حالات الكبح الطارئ أو الانعطاف في الشاحنات وشاحنات خلط الخرسانة، يستجيب هذا النظام بسرعة لتغيرات وضعية السيارة، مما يقلل من خطر الانزلاق ويعزز ثبات التحكم.ثالثًا. تكييف المركبات: حلول مُخصصة لتلبية الاحتياجات الخاصة1. الشاحنات: خيار فعال للنقل الثقيل لمسافات طويلةلتلبية متطلبات نقل البضائع لمسافات طويلة، توفر مجموعة الأذرع الرأسية لقضبان الالتواء مواصفات متعددة لقضبان الالتواء (بأقطار تتراوح بين 25 و50 مم) وأذرع رأسية قابلة للتعديل (بأطوال تتراوح بين 300 و800 مم)، مما يتيح ضبط صلابة التعليق تلقائيًا وفقًا للحمل. على سبيل المثال، بعد استخدام قضيب التواء أكثر سمكًا في شاحنة ثقيلة معينة، زادت قدرتها على تحمل الحمل بنسبة 20%، ومددت دورة استبدال مكونات الهيكل بنسبة 30%.2. شاحنات المضخات: دعم مستقر للعمليات في المناطق المرتفعةعند ضخّ شاحنات المضخات للخرسانة، يُولّد التشغيل والتوقف المتكرر وحركات الذراع اهتزازات شديدة. يُقلّل نظام ذراع الالتواء الرأسي من تأثير الصدمة على الهيكل من خلال امتصاص الطاقة الديناميكية وإعادة الضبط السريع. تُظهر البيانات المُقاسة من شاحنة ضخ بطول 62 مترًا أنه بعد استخدام هذا النظام، ازدادت دورة استبدال مكونات الهيكل بنسبة 30%.3. شاحنات خلط الخرسانة: حماية متينة لظروف العمل المعقدةعند استخدام شاحنات الخلط في مواقع البناء، فإنها تواجه تحدياتٍ مثل اختلافات الارتفاعات والطرق المليئة بالحفر. يُمكّنها تصميمها المقاوم للتعب وموثوقيتها العالية في ذراع قضيب الالتواء الرأسي من التكيف مع ظروف الطرق المعقدة التي تزيد عن 100 كيلومتر يوميًا، مع معدل فشل أقل بنسبة 50% من أنظمة التعليق الزنبركية الورقية التقليدية. كما حصلت بعض المنتجات عالية الجودة على شهادة EU ECE R66، مما يجعلها مناسبة للسوق العالمية.رابعًا. اتجاهات الصناعة: الابتكار التكنولوجي مدفوع بالذكاء وتخفيف الوزن1. التكامل الذكي: المراقبة في الوقت الفعلي والتعديل التكيفيمع تطور الذكاء الاصطناعي في المركبات التجارية، بدأت مجموعات الأذرع الرأسية ذات قضبان الالتواء بدمج أجهزة استشعار ذكية لمراقبة حالة التعليق آنيًا وضبط صلابته تلقائيًا. على سبيل المثال، تتيح براءة اختراع "هيكل دعم الالتواء الذكي للمركبات الكهربائية" لشركة تشونغتشينغ بينزي ضبطًا ديناميكيًا لارتفاع التعليق من خلال نظام هيدروليكي، مما يعزز استقرار القيادة.2. استخدام المواد خفيفة الوزن: موازنة الأداء واستهلاك الطاقةأدى استخدام البلاستيك المقوى بألياف الكربون (CFRP) وسبائك الألومنيوم إلى خفض وزن مجموعة الذراع العمودية لقضيب الالتواء بنسبة 40% مع الحفاظ على نفس المتانة. وقد عززت شركات مثل Beite Technology تطوير الصناعة من خلال تطبيق تقنية سبائك الألومنيوم خفيفة الوزن في سلاسل التوريد لشركات رائدة مثل BYD وZF.3. التصميم المعياري: سهولة الصيانة والترقياتيُسهّل التصميم المعياري الاستبدال والصيانة السريعة، مما يُقلّل من وقت التوقف عن العمل. على سبيل المثال، يُمكن لمنتج من علامة تجارية مُعيّنة، بفضل تصميم واجهة مُوحّد، إكمال عملية الاستبدال التجميعية في غضون 30 دقيقة، مما يزيد الكفاءة بنسبة 70% مُقارنةً بالطرق التقليدية.
